滾筒篩分機工作原理、工作性能及行業應用
文章出處:原創
責任編輯:admin
人氣:4526
發表時間:2016-09-22 02:44
滾筒篩分機是根據物料的顆粒大小進行分級處理的一種新型篩料設備,工藝布置簡單。也叫滾軸篩,滾籠篩,滾筒篩。支承方式有懸掛支承與座式支承兩種,懸掛支承,篩面固定于篩箱上。篩箱由彈簧懸掛或支承,主軸的軸承安裝在篩箱上,主軸由帶輪帶動而高速旋轉。帶偏心重 的圓盤安裝在主軸上,隨主軸旋轉,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。偏心重與軸承中心線的距離為激振偏心距。
滾筒篩分機(滾軸篩、滾籠篩、滾筒篩)主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶,帶動激振器主軸回轉,由于激振器上不平衡重物的離心慣性力作用,使篩箱振動。改變激振器偏心重,可獲得不同振幅。

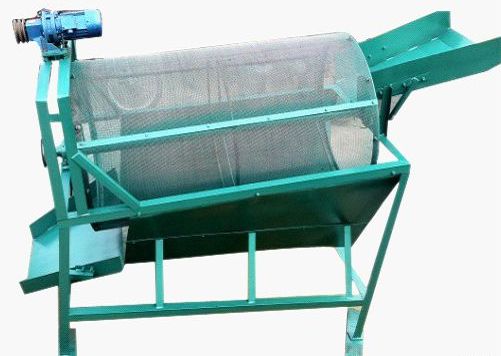

滾筒篩分機工作原理
滾筒篩分機工作原理
滾筒篩分機(滾軸篩、滾籠篩、滾筒篩)主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶,帶動激振器主軸回轉,由于激振器上不平衡重物的離心慣性力作用,使篩箱振動。改變激振器偏心重,可獲得不同振幅。
滾筒篩分機的性能特點
1、由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。
2、滾軸篩,滾籠篩構造簡單、拆換篩面方便。
3、篩分每噸物料所消耗的電能少。
滾軸篩,滾籠篩適用于顆粒物料分級、洗選處理作業。本設備安裝維護簡便、操作簡單,具有安裝傾斜角小,不易堵塞、占據空間小、噪音低、粉塵污染少、運轉平穩、篩分效率高等優點。
滾筒篩適用范圍
滾筒篩適宜篩分各種性質的物料以及煤、焦炭、白灰等潮濕易堵塞物料,石子場等行業,所以又稱為礦用滾筒篩,篩下產品大小于100mm,中間10~50mm,細可達 ≤3mm以下。
1、石料場中用于大小石子分級.以及分離出泥土和石粉;
2、沙石場中用與沙石分離;
3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分;
4、化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。
