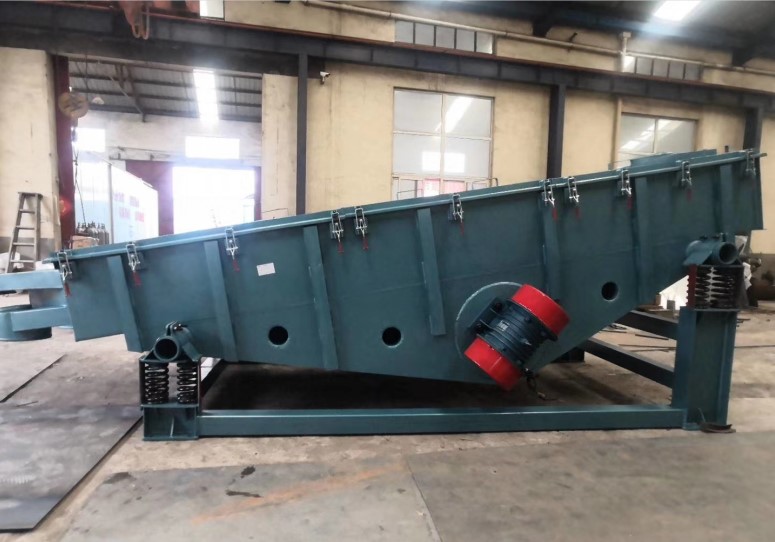

PS系列高頻震動細篩由篩箱、篩網表面、慣性震動器、橡膠彈簧、可調機架、電機等組成。
1、 篩箱:篩箱由鋼板、角鋼、鋼管焊接而成,為了提高箱體的剛度,在篩箱側板上焊有加強筋。
2、 篩網表面:該篩分機械采取尼龍篩網表面,為了有利于注塑成型,由小塊篦條組成而成,篩眼尺寸為0.15、0.20毫米,篦條用木塊以及木契不變在篩框上,調換方便。
3、 激振器:激振器主軸承安裝在篩箱側板的軸承室內,為了同步性能,采取迷宮式密封,主軸兩端設有配重輪,用以出現激振力經歷調整配重塊數來調節激振力以及振動幅度的大小。
4、 電機:兩臺異步電機分別安裝在篩箱兩側的電機架上,經歷繞性聯軸節與激振器主軸連接。
5、 橡膠彈簧:橡膠彈簧安裝在上、下彈簧座中,用以減小傳給根基的動載荷。
6、 可調機架:整個篩箱經歷橡膠彈簧支撐在可調底座以及不變底座上,可調底座的高度能夠調節,從而可調整篩網表面傾斜度。
